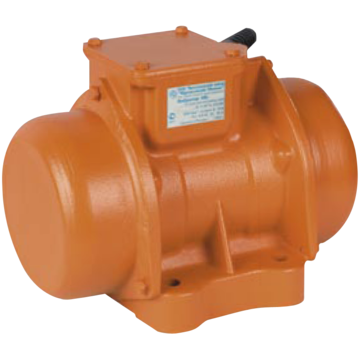

Вибратор ИВ-05-50, 380 В
В наличииГарантийный срок службы – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.
Техническая характеристика вибратора ИВ-05-50 (380В)
Номинальная потребляемая мощность, кВт | 0,5 |
Номинальная напряжение, В | 380 |
Номинальная частота тока, Гц | 50 |
Частота вращения, об.мин | 3000 |
Статический момент, кг.см | 2,55…5,1 |
Вынуждающая сила при синхронной частоте колебаний, кН | 2,5…5,0 |
Габаритные размеры, мм | 280х187х208 |
Присоединительные размеры, мм | 100х145Ø13 |
Масса ИВ-05-50, кг | 15 |
Рабочий ресурс, ч | 5000 |
Регулировка статического момента дебалансами
Значения статического момента дебалансов, с которыми вибраторы выпускаются заводом-изготовителем:
S1 – продолжительный режим работы;
S3 60% - повторно-кратковременный режим работы с продолжительно-стью включения 6 мин., 4 мин. – отдых;
S3 40% - повторно-кратковременный режим работы с продолжительно-стью включения 4 мин., 6 мин. – отдых.
Вибратор | ИВ-05-50 (380 В) | |||||
Положение дебалансов | I | II | III | IV | V | VI |
Статический момент дебаланса, кг-см (%) | 2,55 | 3,45* | 4,2 | 4,6 | 4,9 | 5,1 |
Вынуждающая сила при синхронной частоте колебаний, кН (%) | 2,5 | 3,4 | 4,1 | 4,51 | 4,8 | 5,0 |
Вынуждающая сила при частоте колебаний холостого хода, кН | 1,9 | 2,6 | 3,2 | 3,5 | 3,7 | 3,9 |
Режим работы по ГОСТ Р 52776-2007 | S1 | S1 | S3 60% | S3 60% | S3 40% | S3 40% |
Габаритные и присоединительные размеры
Тип вибратора | L | B | H | L1 | A | A1 | D | h |
ИВ-05-50 (380 В) | 280 | 187 | 208 | 143 | 100 | 145 | 13 | 35 |
Параметры установочной плиты
Габаритные размеры, мм, не менее | 250х250 |
Толщина, мм, не менее | 12 |
Неплоскостность, мм, не более | 0,25 |
Крепежные болты
Номинальные размеры, мм | М12х70 |
Момент затяжки, Нм | 86 |
Класс прочности | 8,8 |
Значения тока в зависимости от режима работы
Тип вибратора | Ток, А при режиме работы S1 | Ток, А при режиме работы S3 60% | Ток, А при режиме работы S3 40% |
ИВ-05-50 (380 В) | 1,1 | 1,4 | 1,6 |
Мы предлагаем покупателям вибратор ИВ-05-50, прошедший все обязательные проверки. Такое устройство очень качественно, оно отвечает даже самым строгим требованиям ГОСТ. Эта модель используется в установках, которые просеивают и транспортируют различные легкосыпучие материалы. Данный электромеханический вибратор представляет из себя очень мощный двигатель.
Основные свойства вибратора ИВ-05-50:
- этот вибратор достаточно компактен, с его помощью возможно эффективное решение бытовых строительных задач,
- у вибратора ИВ-05-50 очень надежная конструкция, это устройство надежно защищено от воды, различных загрязнений, имеет щиты из чугуна,
- есть возможность осуществлять регулировку вибраций, что способствует экономии электроэнергии и выбору самого приемлемого режима работы модели ИВ-05-50,
- двойные дебалансы позволяют регулировать вынуждающую силу.
Клиенты, которые приобрели данный вибратор, со временем убедятся, что это устройство прослужит очень долго. Доставку вибратора осуществляет транспортная компания, и при этом все расходы по перевозке поставщик берет на себя. Обратившись в нашу компанию, вы всегда сможете сэкономить.
Внимание! Вибратор должен крепиться к жесткой установочной плите, причем вал ротора должен находиться в строго горизонтальном положении.
После 5 и 60 минут работы вибратора обязательно подтянуть крепежные болты.
